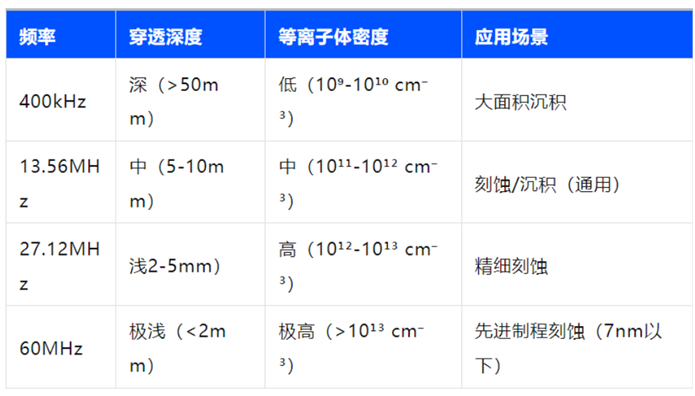

5.常用頻率特性及應用場景對比

二、選型決策因素

1.工藝需求驅動的頻率選擇

2.物理約束與設備兼容性

3.核心技術參數要求

4.法規與成本約束

5.選型決策樹構建

一、頻率特性與應用場景

射頻頻率的特性參數（如穿透深度、等離子體密度）是決定其應用場景的核心因素。在半導體制造等精密工藝中，頻率選擇需與工藝目標（如沉積均勻性、刻蝕精度）和晶圓尺寸深度匹配，形成從低頻到高頻的應用梯度。

1.低頻段（kHz級）：大面積工藝的基礎支撐

400kHz 作為典型低頻代表，其核心特性為 深穿透深度（>50mm） 和 低等離子體密度（10?-101? cm?3）。這種特性使其在大面積薄膜沉積中表現突出：當射頻能量以400kHz頻率耦合到等離子體腔室時，電磁波能穿透較厚的氣體層，確保等離子體在8英寸或12英寸晶圓表面均勻分布，尤其適用于氧化硅、氮化硅等絕緣薄膜的大面積沉積工藝。

2MHz  頻率則在刻蝕工藝中承擔輔助角色。其穿透深度適中（10-20mm），等離子體密度略高于400kHz（101?-1011  cm?3），主要用于控制離子轟擊能量。

2.中高頻段（MHz級）：刻蝕與沉積的主力頻率

13.56MHz  是半導體制造中應用最廣泛的射頻頻率，其特性為中等穿透深度（5-10mm）和中等等離子體密度（1011-1012  cm?3），可兼顧刻蝕與沉積工藝。

在等離子體刻蝕中，13.56MHz射頻電源能穩定生成密度適中的等離子體，通過調節功率實現對硅、金屬等不同材料的精確刻蝕，市場份額超過50%。

27.12MHz 和 40.68MHz  頻率憑借更高的等離子體密度（1012-1013  cm?3）和更淺的穿透深度（2-5mm），成為精細刻蝕的關鍵選擇。

在邏輯芯片的接觸孔刻蝕中，27.12MHz射頻電源可產生高密度等離子體，確保對高深寬比結構的側壁保護；而40.68MHz則在3D  NAND的階梯刻蝕中表現優異，MKS Instruments的該頻段產品已支持176層閃存的量產工藝。

3.高頻段（60MHz及以上）：先進制程的核心頻率

60MHz  頻率以極淺穿透深度（<2mm）和極高等離子體密度（>1013  cm?3）成為7nm以下先進制程的核心。在FinFET和GAA架構的刻蝕中，60MHz射頻電源能產生高電離度等離子體，實現對納米級特征尺寸的精確控制。

例如，東京電子的先進刻蝕機采用60MHz與2MHz雙頻組合，通過高頻控制等離子體密度、低頻調節離子能量，滿足3nm工藝對刻蝕精度（CD均勻性<1nm）的嚴苛要求。

4.晶圓尺寸對頻率選擇的影響

300mm及以上大尺寸晶圓對頻率組合提出更高要求。由于單頻難以同時滿足邊緣與中心的均勻性，雙頻或多頻耦合技術成為主流。

例如，第三代雙頻容性耦合等離子體源（CCP）采用“低頻控制離子能量+高頻控制等離子體密度”的策略，高頻頻率通常為低頻的4-10倍。

北方華創的ICP刻蝕機采用2MHz與27.12MHz組合，在300mm晶圓上實現刻蝕速率均勻性<3%；

應用材料的Endura沉積系統則通過13.56MHz與60MHz雙頻電源，解決大尺寸晶圓的薄膜應力分布問題。

二、選型決策因素

射頻系統的選型需構建“需求→約束→選擇”的系統性決策框架，綜合工藝目標、設備特性、技術參數與法規要求，形成可操作的選型路徑。以下從核心維度展開分析：

1.工藝需求驅動的頻率選擇

不同半導體制造工藝對射頻頻率存在顯著差異化需求，需優先匹配工藝目標：

刻蝕工藝：為提升等離子體密度與刻蝕速率，優先選用27.12MHz以上高頻，如先進邏輯芯片刻蝕常用60MHz；而金屬刻蝕因需控制離子能量，多采用400 kHz低頻以減少對底層材料的損傷。沉積工藝：注重薄膜均勻性，主流選用13.56MHz中頻，平衡等離子體穩定性與能量控制。晶圓尺寸適配：300mm及以上大尺寸晶圓推薦雙頻組合（如2MHz+27 MHz），通過低頻調控離子能量、高頻提升均勻性，實現效率與工藝指標的平衡24。

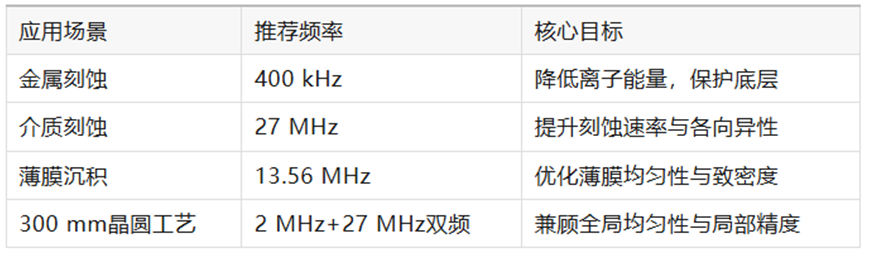

頻率與工藝的典型對應關系如下表所示：

2.物理約束與設備兼容性

頻率選型需突破物理限制與設備參數的雙重約束，確保系統穩定運行：

駐波效應規避：當電極尺寸大于工作頻率波長的1/10時，易產生駐波導致工藝均勻性惡化。例如60 MHz功率源的二次諧波（120 MHz）波長為2.5 m，電極直徑需控制在250 mm以內以避免駐波。

等離子體特性調控：脈沖重復頻率從10 kHz提升至50 kHz時，等離子體密度可增加1.8倍，離子轟擊角分布標準差減小42%；采用掃頻模式（如80±20 kHz）可抑制共振導致的異常放電26。

3.核心技術參數要求

頻率選型需量化評估關鍵參數，確保信號質量與工藝一致性：

頻率精度與穩定性：如ACE 5400信號發生器頻率精度達0.025%或2.0 kHz，避免信號漂移影響工藝重復性。

對于射頻開關與濾波器等組件，還需考慮：

開關參數：頻率范圍（如1-5 GHz、3-10 GHz）、功率處理能力（線性度、ACLR、IP3、EVM）、切換速度及阻抗標準（50Ω為主，部分75Ω）。

濾波器選型：電池供電設備優先低IL（插入損耗）型以節能，電源連接設備則需高衰減性能；可定制匹配芯片組的濾波器或選用通用標準件。

4.法規與成本約束

頻段合規性：ISM頻段需注意國家許可差異，如歐洲ETSI與美國FCC正開放新頻段，澳大利亞對2 GHz頻段明確子頻段用途；功率傳輸不得超過100 mW等效全向輻射功率（EIRP）。

成本梯度：射頻發生器均價隨頻率升高而遞增，400kHz低頻段成本顯著低于60 MHz高頻段，需平衡技術需求與預算。

5.選型決策樹構建

基于上述分析，射頻系統選型可遵循以下路徑：

明確工藝目標：刻蝕（高頻）/沉積（中頻）、材料類型（金屬/介質）、晶圓尺寸（300 mm需雙頻）；

評估物理約束：電極尺寸與波長關系（避免駐波）、阻抗匹配需求、等離子體參數調控目標；

量化參數指標：頻率精度、幅度特性、頻譜純度，匹配開關/濾波器參數；

合規性與成本平衡：確認頻段許可，結合高頻技術附加值與預算選擇最優方案。

決策關鍵節點：300 mm晶圓工藝優先2 MHz+27 MHz雙頻組合，金屬刻蝕限定400 kHz低頻，高頻段需同步評估駐波效應與成本梯度。
